토양 · 지하수 오염 정화절차

오염토양 정화 및 관리 절차

토양오염 확인 Contamination Identification

토양오염 측정망 환경부, 토양환경보전법 제5조 제4항, 시행규칙 제4조
토양오염 실태조사 지자체, 토양환경보전법 제5조 제2항
토양오염 검사 특정토양오염관리대상시설 설치자, 토양환경보전법 제13조
토양오염 신고 정화책임자, 토양환경보전법 제11조

토양오염 조사 Environmental Site Assessment

토양정밀조사 토양환경보전법 시행규칙 제1조의4, 환경부고시 제2016-261호
토양환경평가 토양환경보전법 제10조2, 환경부고시 제2014-182호
위해성 평가(RA) 토양환경보전법 제15조의5, 환경부고시 2015-64호

설계 및 인허가 Remedial Design Admin Lincense

정화 실시설계 추가조사/정화공법 실증시험, (필요시) 설계도서 작성
오염토양(반출) 정화계획서 토양환경보전법 시행규칙 제19조의6 / 토양환경보전법 제15조의3 제4항
토양정화검증신청 토양정화검증에관한고시, 환경부고시 제2016-262호

오염토양 정화 Contaminated Soil Remediation

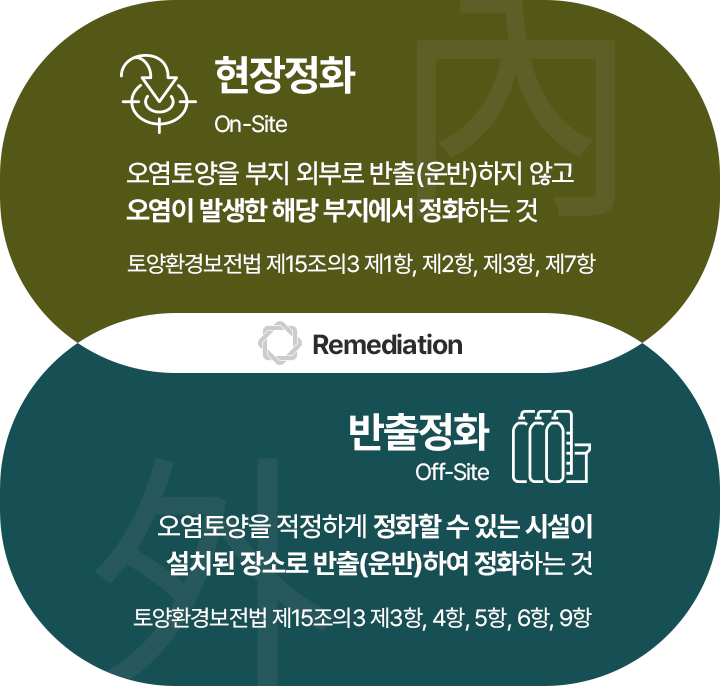

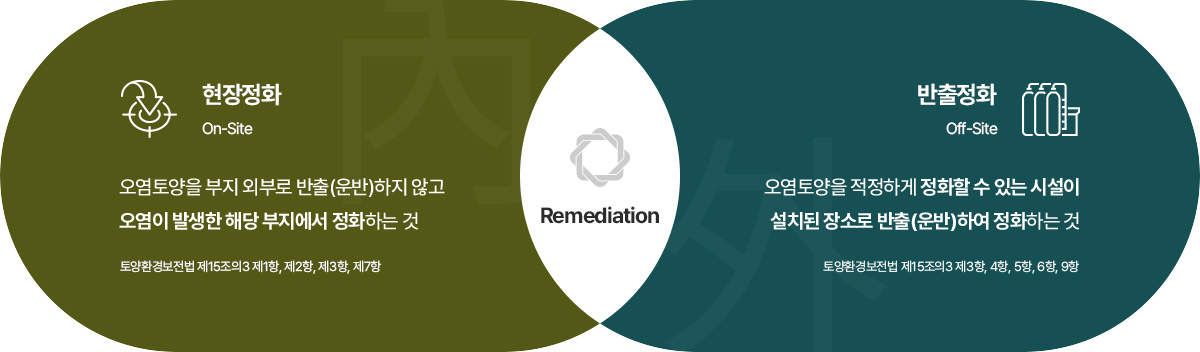

현장정화 or 반출정화 시행규칙 제19조, 환경부고시 제2016-260호
오염토양 정화 토양환경보전법 시행령 제9조의2 (2+1+1=4년_최대)
과정/완료 검증 토양환경보전법 제15조6, 환경부고시 제2016-262호

사후 인허가

(조치명령) 이행보고서 토양환경보전법 제15조의2 제2항

토양오염 확인

1. 토양오염 측정망
- - 오염우려지역 토양 · 지하수 오염평가
- - 국가부지 오염평가 (국방부, 철도청)
- - 폐광산지역 토양오염 실태조사
- - 반환(예정)미군기지 환경조사/위해성 평가
2. 토양오염 실태조사 (환경부 예규 제 503호)
- - 오염원지역 종류 : 16개 지역 (산업단지, 제련소 외)

토양오염 조사

1. 토양정밀조사
- - 기초조사 → 개황조사 → 상세조사
- - 7개 지역에 대한 구분된 조사방법
- - 수행기관 : 토양오염조사기관
2. 토양환경평가
- - 기초조사 → 개황조사 → 상세조사
- - 수행기관 : 토양오염조사기관
3. 위해성 평가
- - 평가항목 : 유류 4종, 중금속 8종, 기타 1종
- - 수행기관 : 위해성 평가기관

토양 · 지하수 오염 적용 공법 (정화위치별 공법)

오염토양 정화공법

1. 굴착정화 (EX-Situ)
- - 토양경작 (Land-farming)
- - 화학적산화 (Chemical Oxidation)
- - 토양세척 (Soil Washing)
- - 열탈착 (Thermal Desorption)
- - 동전기 (Electro-Kinetics)
2. 지중정화 (In-Situ)
- - 화학적산화 (Chemical Oxidation)
- - 생물학적 통풍법 (Bio-venting)
- - 토양증기추출 (Soil Vapor Extraction)
- - 토양세정 (Soil Flushing)

반출정화 대상

1. 도시지역 건설공사 중 발견된 오염토
2. 중질유 오염토를 열적처리할 경우
3. 정화 가용부지 협소 300㎡ 미만
4. 지하수보전구역,상수원보호구역 등
5. TPH 20,000mg/kg 이상 열적처리시
6. 1,000㎥ 미만 중금속 오염토
7. 토양오염 방지시설 개선시
8. 긴급한 사고로 오염토 즉시 처리시
9. 오염토 5㎥ 미만
10. 산재된 오염토를 한 곳에서 처리
11. 정화 시행 후에도 미완료된 토양
12. 연구목적으로 이용할 경우

* 정화공법은 굴착정화(Ex-situ) 적용

* 토양환경보전법 시행규칙 제19조, 환경부고시 제2016-260호

토양 · 지하수 정화 공법

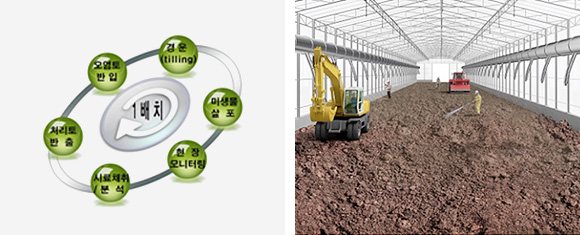

Land Farming 토양경작

오염토양을 굴착/운반하여 경작장으로 이송한 후, 경작장 바닥에 깔아놓고
유류분해미생물제제를 식종하여 주기적으로 오염토양을 뒤집어 유류 오염물질을
생물학적으로 분해하는 호기성 공정.

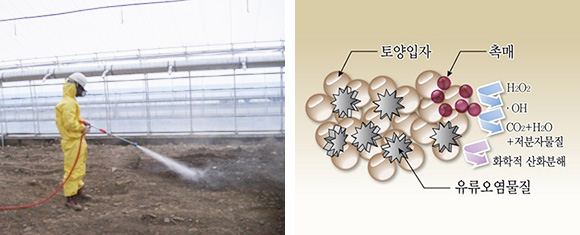

Chemical Oxidation 화학적 산화

산화제의 강력한 산화력으로 유류오염물질을 산화 분해시켜
제거하는 방법으로 주로 산화제로는 과산화수소가 사용되며 반응촉매인
Fe을 보조제로 첨가하여 유사펜톤반응에 의한 유기물 분해 유도.

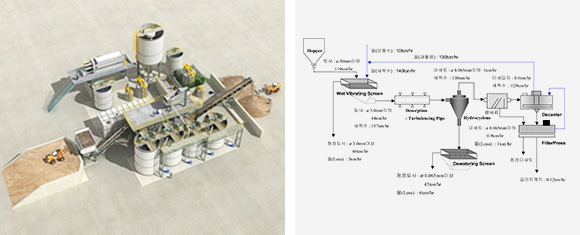

Soil Washing 토양세척

오염토양을 굴착/운반한 후 적절한 세척제를 사용, 토양입자와 결합된
유무기성 오염물질의 표면장력을 낮추어 탈착시켜 폐수처리하여 제거하는 방법
오염물질은 미세토에 농축되어 폐기물로 처분.

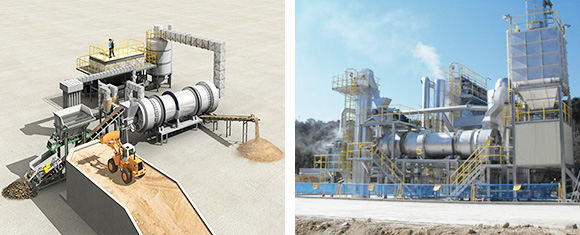

Low Temperature Thermal Desorption 저온열 탈착

통제된 상태에서 400℃ 이하의 온도로 토양을
가열하여 토양입자에 흡착된 오염물질을 탈착시켜 제거하는 열적처리 방법으로
탈착된 유증기는 열산화기로 완전연소시켜 집진장치를 거쳐 배출함.

특허 10-1458339호 슬러지 침전 처리 호퍼
특허 10-2027648호 토양세척 폐수에 포함된 비소처리 및 옥살레이트 회수방법
특허 10-1744849호 오염토양정화처리 시스템 및 정화처리 방법
특허 10-1548460호 환원제와 킬레이트를 포함하는 토양세척액 및 이를 이용한 토양세척방법
특허 10-1782615호 복합오염 토양의 정화 시스템 및 그 방법
특허 10-2027648호 토양세척 폐수에 포함된 비소처리 및 옥살레이트 회수방법
특허 10-1147430호 토양오염 정화하기 위한 바이오파일 시스템 및 그 방법
특허 10-1242394호 오염토양의 경작 시스템

지중정화 보유기술

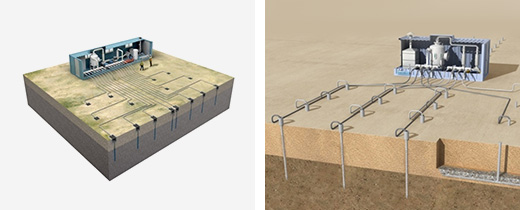

Option #01
SVE + BV + Slurping

추출정을 통해 지중 휘발성 오염물질을 추출(SVE) 주입정을 통해
공기를 주입하여 생물학적 분해 유도(BV) 이중관정을 통해 자유상유류 / 오염지하수 /
휘발성증기를 각각 추출하는 다중상 추출 지중정화기술(Slurping).
Option #02

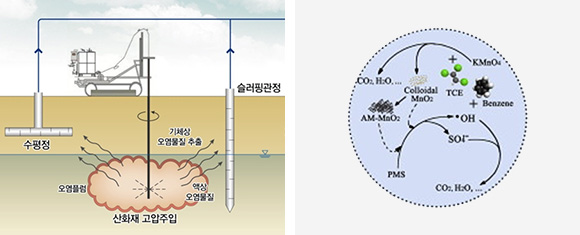

지중 화학적산화 Advanced ISCO

산화제, 고온스팀, 계면활성제를 지중에 고압주입하여
지반을 절삭/파쇄시켜 토양에 흡착된 오염물질을 산화, 탈리시켜 제거하는 기술,
탈리/산화된 오염물질은 회수하여 처리.
Option #03

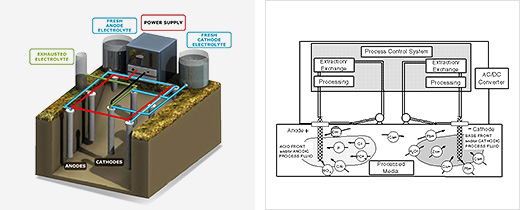

동전기법 Electro-Kinetics

양극과 음극의 전기장에 의하여 오염물질의 이동속도를 촉진시켜
포화지역의 오염물질을 처리하는 방법, 전기영동, 전기삼투, 전기이동 기작을 통하여
미세토양 내 중금속 처리 가능.
Option #04

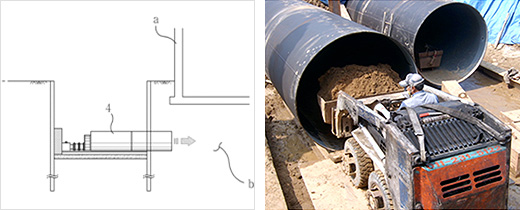

강관압입 굴착 건물하부 정화공법

철도, 도로 및 건물 하부의 오염토양을 굴착/정화하기 위해
건물하부에 강관을 압입한 후 추진관 내 오염토양을 굴착/정화, 강관 사이는
지중화학적산화 적용.

지하수 정화 보유기술

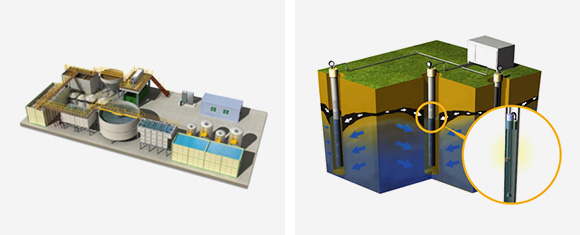

Pump & Treat 양수처리

양수정 등을 통해 오염된 지하수를 양수하고 처리한 후
지중 내 주입하거나 방류하는 공법. 오염물질을 굴착/제거 또는 지중차단벽으로
오염을 차단한 후 실시하며 수리학적 제어/차단을 기본 원리로 적용.
In-situ Chemical Oxidation 화학적 산화

산화제의 강력한 산화력으로 유류오염물질을 산화 분해시켜
제거하는 방법으로 주로 산화제로는 과산화수소가 사용되며 반응촉매인
Fe을 보조제로 첨가하여 유사펜톤반응에 의한 유기물 분해 유도.

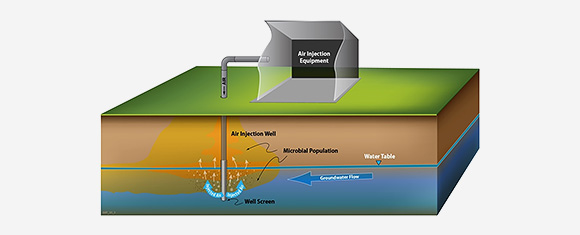

Air-sparing 공기확산주입

대수층 내 고압의 고압의 공기 주입시 생성된 버블로 오염물질을 휘발시켜
제거하는 공법. 주입된 버블은 지중여건에 따라 수평, 수직적으로 토양공극을 통해
이동하면서 오염물질의 휘발/탈착시킴.

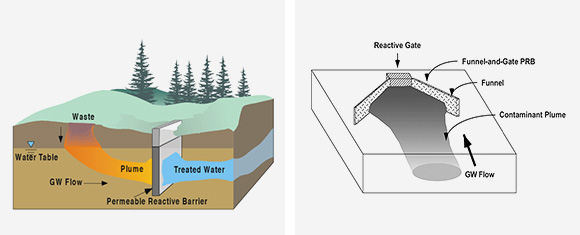

Permeable Reactive Barriers 지중반응 벽체

오염물질을 흡착/제거할 수 있는 반응성물질을 지하에 매설하고
지하수 흐름에 따라 이동하는 지하수 내 오염물질을 제거하는 방법. 수동적 처리법으로 용해성물질을 제거대상으로 적용되는 공법.
